HLS系列小孔徑單座調節閥

HLS小孔徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄露量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。...

電話：19804091155
手機：021-56700108
郵件：shysig@163.com

產品介紹

產品簡介

結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄露量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

技術參數和性能指標

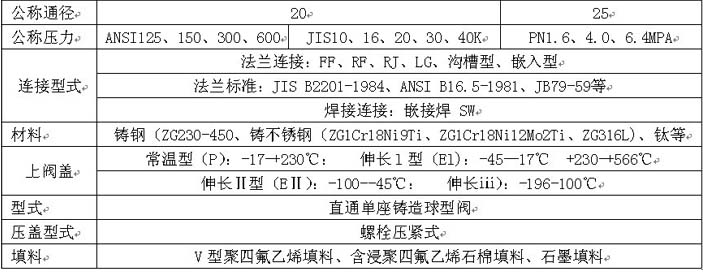

閥體

閥內組件

閥芯型式	單座柱塞型閥芯
流量特性	金屬閥座等百分比特性（%CF）和線性特性（LCF），參考圖1、3
	Cv值從0.04-14的高精度流量特性符合IEC534-1-1976標準
	軟閥座等百分比特性（%CF）和線性特性（LCF），參考圖2、3
材料	不銹鋼（1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）
材料	不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

供氣壓力	140-400KPA
彈簧范圍	20-100、80-240KPA
膜片材質	乙丙橡膠尼龍布、丁腈橡膠夾尼龍布
型式	LHA多彈簧薄膜執行機構
氣源接口	Rcl/4"
環境溫度	‐30- +70℃

閥作用型式

用正作用或反作用執行機構實現閥的氣-關式或氣-開式

附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

泄流量	金屬閥座：小于閥額定容量的0.01%，符合ANSl B16.104-1976lVJ
	軟閥座：小于閥額定容量的10/-7，符合ANSl B16.104-1976lVJ
回差	帶定位器：小于全行程的1%
	不帶定位器：小于全行程的3%（LHAl型小于全行程的5%）
基本誤差	帶定位器：小于全行程的±1%
	不帶定位器：小于全行程的±5%（帶VPE為±3%，LHAl配HEF位±2%）

允許壓差

◇L.柱塞閥芯、金屬閥位（%CF、LCF）

A.氣-關式閥

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				額定Cv值
				≤0.25	0.4	0.63	1	1.6	2.5	4	6.3	10	14
HA1D	1.4	0.2-1.0	有或無	40*	31	31	16	16	10	10	5.6	4.2	2.6
				56
	1.6	0.2-1.0	有	40*	40*	40*	40*	40*	40*	40*	28	21	13
				100	100	100	84	52	52	52
	4	0.8-2.4	有	‐	‐	‐	‐	‐	40*	40*	40*	40*	39
									100	100	84	84
HA2D	1.4	0.2-1.0	有或無	40*	40*	40*	32.6	32.6	20	20	10.9	8.2	5
				100	62	62
	1.6	0.2-1.0	有	‐	40*	40*	40*	40*	40*	40*	40*	40*	25.5
					100	100	100	100	100	100	54
	4	0.8-2.4	有	‐		‐	‐	‐	‐	‐	40	40	40
											100	100	75

B.氣-開式閥

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				額定Cv值
				≤0.25	0.4	0.63	1	1.6	2.5	4	6.3	10	14
HA1R	1.4	0.2-1.0	有或無	40*	31	31	16	16	10	10	5.6	4.2	2.6
				56
	2.8	0.8-2.4	有	40*	40*	40*	40*	40*	40*	40*	39	29	18
				100	100	100	100	100	72	72
HA2R	1.4	0.2-1.0	有或無	40*	40*	40*	32.6	32.6	20	20	10.9	8.2	5
				100	62	62
	2.8	0.8-2.4	有		40*	40*	40*	40*	40*	40*	40*	40*	35
					100	100	100	100	100	100	70	56

Ⅱ.柱塞閥芯、軟閥座（%TF、LTF）

A.氣-關式閥

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				額定Cv值
				≤0.25	0.4	0.63	1	1.6	2.5	4	6.3	10	14
HA1D	1.4	0.2-1.0	有或無	7.2	7.2	7.2	7.2	7.2	7.2	7.2	4	2.9	1.8
	1.6	0.2-1.0	有	30	30	30	30	30	30	30	19	14	9.1
	4	0.8-2.4	有	‐	‐	‐	‐	‐	‐	‐	30	30	27
HA2D	1.4	0.2-1.0	有或無	20	20	20	20	20	14	14	7.6	5.7	3.5
	1.6	0.2-1.0	有	‐	30	30	30	30	30	30	30	28	17.6
	4	0.8-2.4	有	‐	‐	‐	‐	‐	‐	‐	30	30	30

B.氣-開式閥

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				額定Cv值
				≤0.25	0.4	0.63	1	1.6	2.5	4	6.3	10	14
HA1R	1.4	0.2-1.0	有或無	7.2	7.2	7.2	7.2	7.2	7.2	7.2	4	2.9	1.8
HA1R	4	0.8-2.4	有	30	30	30	30	30	30	30	27	20	12
HA2R	1.4	0.2-1.0	有或無	20	20	20	20	20	14	14	7.6	5.7	3.5
HA2R	4	0.8-2.4	有	‐	30	30	30	30	30	30	30	30	24

法蘭距

公稱通徑	A
公稱通徑	ANSl 125FF ANSl 150RF JlS 10K FFRF PN1.6	JlS 16K RF	ANSl 300RF JlS 20RF JlS 30K RF PN4.0	ANSl 600RF JlS 40K RF PN6.4	ANSl 150 RJ	ANSl 300 RJ	ANSl 600 RJ	JlS 20K 溝槽型嵌入型	JlS 30K 溝槽型嵌入型	ANSl 300 LG	ANSl 600 SW、BW
20	184	190	194	206	‐	206	206	198	208	203	206
25	184	193	197	210	197	210	210	198	212	206	210

外形尺寸

執行機構	H				￠B	C	E
執行機構	常溫型P	伸長l型El	伸長Ⅱ型EⅡ	伸長III型EIII	￠B	C	E
HA1D、R	375	525	685	900	218	230	40
HA2D、R	450	600	760	957	267	281	40

重量

I.法蘭連接

公稱通徑	執行機構	ANSI 125、150JIS 10K				ANSI300、600JIS16、20、30、40K
公稱通徑	執行機構	常溫型（P)	伸長l型El	伸長Ⅱ型EⅡ	伸長III型EIII	常溫型（P)	伸長l型El	伸長Ⅱ型EⅡ	伸長III型EIII
20、25	HA1D、R	16	18	21	26	17	19	22	27
20、25	HA2D、R	23	25	28	33	24	26	29	34

Ⅱ.焊接連接

公稱通徑	執行機構	常溫型（P)	伸長l型El	伸長Ⅱ型EⅡ	伸長III型EIII
20、25	HA1D、R	14	16	19	24
20、25	HA2D、R	21	23	26	31
