產品簡介

       LDC系列插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種流量?jī)x表，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道、水泥管道上安裝。

傳感器原理

       傳感器實際上是一種液體流速測量?jī)x表。它是應用法拉第感應定律的原理制成的流速測量?jī)x表。圖1 是插入型流量計基本工作原理的示意圖。用長桿將小的電磁流量傳感器插入到被測量管道中規定位置，導電流體垂直流過傳感器工作磁場時（轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中產生工作磁場），相當導體在磁場中作切割磁力線運動。根據法拉第感應定律，在導體的兩端產生感應電動勢。感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L 和流體的平均流速呈正比。即 E=B·L·V(伏)

式中：E——感應電動勢，V； B——磁場強度，T； L——兩電極間距離，m；、V——流過傳感器的流速（亦即代表被測管道規定插入點的質點流速），m/sK——系數。

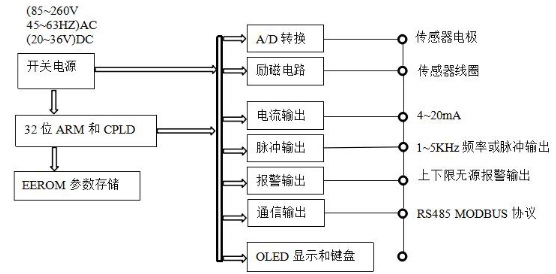

電路工作原理

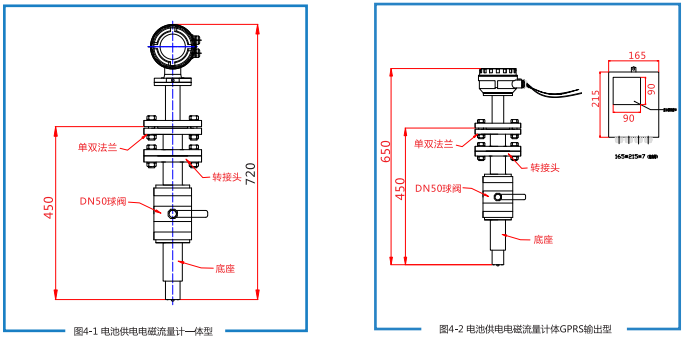

結構組成

產品特點

1、插入式電磁流量計在管道流量檢測中，安裝簡單，可不斷流，現場可帶壓開孔，具有Jue對的安裝優勢與價格優勢。特別 適用于供排水管道的流量測量；

2、通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求。可與任何標準二次儀表連接；

3、正反流向計算功能。用戶可選擇正向計量或反向計量（出廠為正向計量）；

4、上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時可配蜂鳴器報警或繼電器輸出（用 戶可選）；

5、空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警；

6、斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會丟失，EEPROM可保存設定參數和累積值；

7、小信號切除功能，從而切除干擾小信號；

8、轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。

技術參數

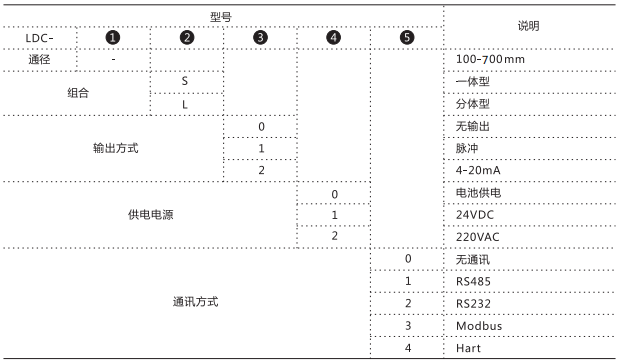

插入式電磁流量計選型型譜

插入式電磁流量計安裝要求

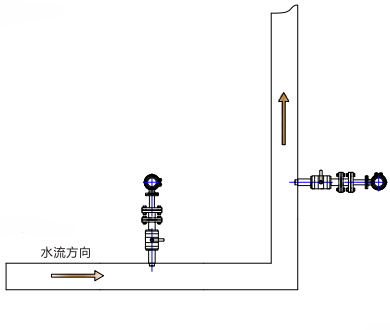

1、安裝位置要求

①選擇介質滿管位置；

②電極連線垂直水流方向；

③在水平管道上安裝時，垂直向上安裝或者垂直＜45°安裝；

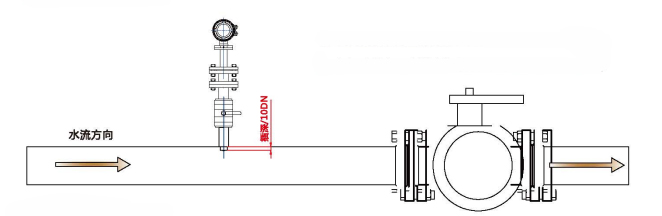

2、附近有閥門安裝要求

①閥門離儀表附近情況下，盡量安裝在儀表后側；

②閥門安裝在儀表前端的情況下，盡量離流量計＞20D

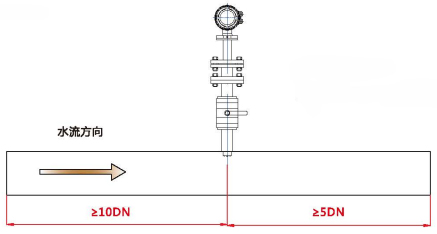

3、直管段要求

上游10倍口徑直管段，下游5倍口徑直管段，可正常測量。

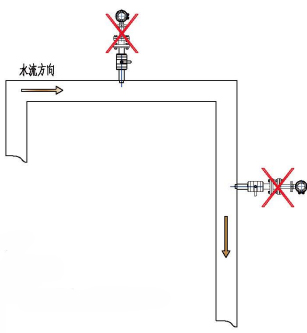

4、插入式電磁流量計錯誤安裝

①應避免管道內氣體；

②應避免安裝在管道***高點；

③應避免安裝在水流向下自由出口的垂直管道上；
