YPF系列膜片壓力表
產品簡介 YPF膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓，YPF系列膜片壓力表省去了傳輸介質，具有安全、整體機構設計合理，工藝精致和持久的穩定性。技術參數 精度等級：2.5級 測量范圍：0-1...
- 電 話：19804091155
- 手機：021-56700108
- 郵件：shysig@163.com
產品介紹
產品簡介
YPF膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓，YPF系列膜片壓力表省去了傳輸介質，具有安全、整體機構設計合理，工藝精致和持久的穩定性。
技術參數
精度等級：2.5級
接頭螺紋：M20*1.5或其它
表殼材質：鑄鋁
接頭材質：0Cr18Ni9（304）或0Cr17Ni12Mo2（316）
膜片材質：Cr15Ni7Mo或316L
使用環境溫度：-40～70℃；相對濕度不大于90%
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·3
外殼防護等級：IP64
結構原理
儀表由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和度盤）和外殼（包括表殼和罩圈）等組成。儀表外殼為防濺結構，具有較好的密封性，故能保護內部機構免受污穢侵入。
儀表的作用原理是基于彈性元件（測量系統上的膜片）變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形--位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。

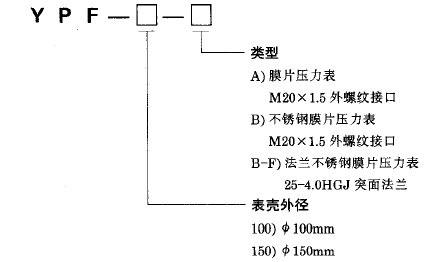

使用選型
YPF-100A表示表盤直徑為100mm的徑向型帶隔離膜片的普通膜片壓力表
YPF-150A表示表盤直徑為150mm的徑向型帶隔離膜片的普通膜片壓力表
標度范圍、外形尺寸及重量：
型號 | 標度范圍 ( 測量范圍 ) | 承壓部尺寸mm | 表殼外徑mm | 重量Kg |
YPF-100A YPF-100B YPF-100B-F | 0～0.06、0～0.1、0～0.16、0～0.25、0～0.4、0～0.6、0～1、0～1.6、0～2.5、－0.1～0、－0.1～0.06、－0.1～0.15、－0.1～0.3、－0.1～0.5、－0.1～0.9、－0.1～1.5 －0.1～2.4Mpa | Ф85 Ф115 | Ф100 | 1.6 |
YPF-150A YPF-150B YPF-150B-F | Ф85 Ф115 | Ф150 Ф150 | 1.8 1.8 | |
YPF-100A YPF-100B YPF-100B-F | 0～1.6、～2.5、0～4、0～6、0～10 0～16、0～25、0～40 －1.6～0、－2.5～0、－4～0、－6～0、 －10～0、－16～0、－25～0、－40～0 －0.8～0.8、－1.2～1.2、－2～2、－3～3、－5～5、－8～8、－12～12、－20～20KPa | Ф160 | Ф100 | 2.9 |
YPF-150A YPF-150B YPF-150B-F |
安裝圖片
